Befestigungen dokumentieren: Wandkarte für Dübel, Leitungen und spätere Umbauten
Wo waren die alten Bohrlöcher? Was zeigte das Foto vor dem Verputzen? Und welche Halterung war schon einmal locker? Solche Kleinigkeiten vergisst man schnell. Ein Wandfoto und wenige Notizen helfen dir beim nächsten Umhängen oder Renovieren. Wenn du etwas genauer festhalten möchtest, ergänzt du eine einfache Wandkarte. Dafür musst du weder Dübeltypen recherchieren noch jede Schraube vermessen.
Inhalt:
- Kurz zusammengefasst
- Wann lohnt sich die kleine Dokumentation?
- So hältst du das Wichtigste fest
- Zum Ausdrucken: Meine einfache Wandkarte
- Mehr Heimwerkerwissen für dein nächstes Projekt
- Was die Wandkarte nicht leisten kann
- Beim Umräumen kurz auf den Zustand schauen
- So findest du Foto und Notizen später wieder
- Ergänzung oder Frage von dir?
- Weiterlesen
Kurz zusammengefasst
- Den passenden Moment nutzen: vor dem Streichen, Umhängen oder Verschließen einer Wand.
- Ein Foto als Grundlage: die ganze Wand aufnehmen, wichtige Details bei Bedarf zusätzlich fotografieren.
- Nur Besonderheiten notieren: etwa alte Bohrlöcher, bekannte Leitungshinweise oder eine auffällige Halterung.
- Maße sind freiwillig: Sie helfen, wenn eine Stelle später verdeckt ist oder genauer wiedergefunden werden soll.
- Vor dem Bohren erneut prüfen: Foto und Wandkarte sind keine Bestätigung, dass eine Stelle leitungsfrei ist.
Wann lohnt sich die kleine Dokumentation?
Du brauchst kein Verzeichnis aller Befestigungen im Haus. Halte etwas fest, wenn du ohnehin an der Wand arbeitest und die Information später nützlich sein könnte:
- Vor dem Streichen oder Tapezieren: Alte Löcher fotografieren, bevor sie hinter Spachtelmasse und Farbe verschwinden.
- Beim Umhängen: Die bisherige Anordnung festhalten, wenn du sie später noch nachvollziehen möchtest.
- Beim Renovieren: Bereits offen sichtbare Leitungen vor dem Verschließen aus sicherer Position fotografieren. Keine Wand und keine Elektroinstallation eigens dafür öffnen.
- Bei einer Besonderheit: Etwa notieren, dass eine Stelle repariert wurde oder eine Halterung wiederholt locker war.
Für eine unauffällige, jederzeit sichtbare Befestigung brauchst du meist keine zusätzliche Notiz. Entscheidend ist: Was würde ich beim nächsten Mal sonst nicht mehr wissen?
So hältst du das Wichtigste fest
1. Die ganze Wand fotografieren
Mache zunächst eine Übersicht, auf der die Wand eindeutig zu erkennen ist. Eine Tür, ein Fenster oder eine Zimmerecke hilft bei der Zuordnung. Ergänze nur dort ein Detailfoto, wo auf der Übersicht etwas Wichtiges untergeht.
Ein Zollstock im Bild kann Größen veranschaulichen. Verlasse dich für genaue Abstände aber nicht allein auf ein schräg aufgenommenes Foto. Öffne zum Fotografieren keine Steckdosen oder Schalter und lege keine Leitungen frei.
2. Ein paar verständliche Notizen ergänzen
Schreibe direkt zum Foto oder auf ein Blatt, welche Wand gemeint ist und was du dir merken möchtest. Zum Beispiel:
- „Wohnzimmer, Wand links vom Fenster. Zwei alte Bohrlöcher oberhalb des Regals vor dem Streichen geschlossen.“
- „Leitung auf dem Foto vor dem Verputzen sichtbar; Originalfoto im Ordner Küche.“
- „Linke Regalhalterung locker. Regal nicht weiter benutzen, Ursache noch klären.“
Notiere nur, was du tatsächlich weißt. Eine Erinnerung wie „hier könnte ein Rohr verlaufen“ bleibt eine Vermutung. Bei Leitungshinweisen schreibe kurz dazu, woher die Information stammt. Fehlende Schrauben- oder Dübelangaben musst du für diese Gedächtnisstütze nicht nachträglich beschaffen.
Ein Foto statt einer langen Materialliste:
Liegt bei einer neuen Montage die Verpackung noch daneben, kannst du sie zusammen mit der Anleitung fotografieren. Das bewahrt bei Bedarf die Produktangaben, ohne sie abzuschreiben.
3. Nur bei Bedarf einen Abstand messen

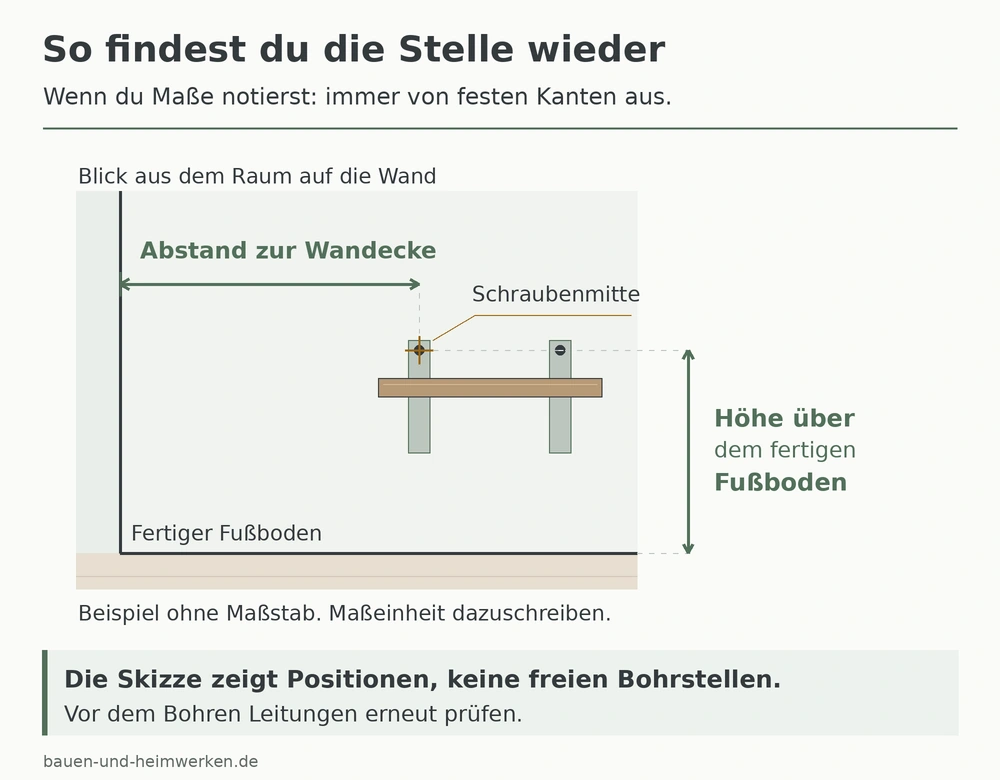

Willst du eine später verdeckte Stelle genauer wiederfinden, notiere ihren Abstand zur Wandecke und ihre Höhe über dem fertigen Fußboden. Schreibe die Einheit und den gemessenen Punkt dazu, zum Beispiel „bis zur Schraubenmitte“. Miss von festen Kanten aus, nicht von einem verschiebbaren Schrank.
Eine kleine Skizze reicht. Zeichne zur Orientierung Tür oder Fenster ein und beschrifte die Gegenstände mit „Regal“ oder „Spiegel“. Wenn später ein neuer Boden oder eine Wandverkleidung hinzukommt, passen die alten Maßbezüge möglicherweise nicht mehr.
Wenn du Maße festhältst, miss von festen Kanten bis zur Schraubenmitte. Eine solche Skizze ersetzt keine Leitungsprüfung.
Zum Ausdrucken: Meine einfache Wandkarte
Halte auf einer Seite fest, was an deiner Wand hängt und was du beim nächsten Renovieren wissen möchtest. Eine einfache Skizze, ein Fotoverweis und wenige Notizen reichen. Trage bekannte Leitungshinweise oder alte Bohrlöcher ein; technische Daten musst du dafür nicht zusammensuchen.
Zum Download
Der Download wird in einem neuen Tab vorbereitet.
Wenn dir ein beschriftetes Foto genügt, kannst du auf die Vorlage verzichten. Wichtig ist, dass du die Informationen später wiederfindest.
Was die Wandkarte nicht leisten kann
Ein Foto zeigt nur den aufgenommenen Bereich und den damaligen Zustand. Eine Notiz kann unvollständig sein, ein Plan von der tatsächlichen Ausführung abweichen. Auch aus einer Ortungsanzeige lässt sich nicht immer eindeutig auf die Art einer Leitung schließen.
Keine Eintragung bedeutet nicht „leitungsfrei“.
Vor einem neuen oder tieferen Loch musst du die konkrete Stelle erneut prüfen. Auch eine längere Schraube kann weiter in die Wand reichen. Bleibt ein Leitungsverdacht ungeklärt, wird dort nicht auf Verdacht gebohrt oder weitergeschraubt.
Unterlagen und geeignete Ortung müssen zusammenpassen. Wie du dabei vorgehst und wann fachkundige Hilfe nötig ist, erklärt dieser Grundlagenartikel:
Beitrag: Leitungen finden vor dem Bohren: Ortungsgeräte & Grenzen
Ein Regal soll an die Wand, doch hinter dem Putz könnten Stromkabel oder Wasserrohre liegen. Ein Ortungsgerät hilft dir, solche Hindernisse aufzuspüren. Entscheidend ist, ob es zum Wandaufbau und zu den gesuchten Objekten passt – und ob du seine Anzeige richtig deutest. Hier vergleichst du die Möglichkeiten und findest heraus, wann eigenes Prüfen sinnvoll ist und wann du fachkundige Unterstützung brauchst.
Hier weiterlesen: Leitungen finden vor dem Bohren: Ortungsgeräte & Grenzen
Arbeiten an der festen Elektroinstallation übernimmt eine Elektrofachkraft. Für Eingriffe an Gas-, Wasser- oder Heizungsleitungen ist der zuständige Fachbetrieb der richtige Ansprechpartner. Für deine Dokumentation genügt der Blick von außen.
Beim Umräumen kurz auf den Zustand schauen
Wenn du ein Regal ausräumst oder eine Halterung reinigst, kannst du die zugänglichen Stellen ansehen: Gibt es neue Risse, Rost, Feuchtigkeit oder einen Abstand zwischen Halterung und Wand? Bewegt sich etwas bei der normalen Nutzung? Ein eigener Wartungskalender ist für die Wandkarte nicht nötig. Vorgaben des Herstellers zur Kontrolle und Pflege der Befestigung bleiben trotzdem maßgeblich.
Bei Auffälligkeiten unterbrichst du die Nutzung und klärst die Ursache. Entlaste nur, wenn das gefahrlos möglich ist; schwere oder bereits kippende Gegenstände nicht allein lösen oder abfangen. Ein kräftiger Zug am Regal ist kein verlässlicher Sicherheitstest. Ziehe Schrauben auch nicht pauschal „zur Sicherheit“ fester.
Eine kleine oberflächliche Macke oder ein aufgegebenes Bohrloch lässt sich mit geeignetem Material ausbessern. Halte die Stelle vorher fest. Ein gespachteltes Loch ist dadurch nicht automatisch wieder tragfähig. Bei beschädigten Befestigungsteilen, wiederholter Lockerung oder geschädigtem Untergrund kann Austausch oder eine neue Befestigung nötig sein. Schwere und sicherheitsrelevante Befestigungen lässt du bei solchen Problemen fachlich beurteilen.
Diese beiden Beiträge helfen, wenn aus der kurzen Kontrolle eine konkrete Reparaturfrage wird:
Beitrag: Dübel dreht durch oder hält nicht: Ursachen systematisch finden
Ein Dübel, der sich beim Einschrauben mitdreht, wieder aus der Wand kommt oder erst nach einiger Zeit locker wird, hat nicht automatisch ein zu großes Bohrloch. Die Ursache kann ebenso beim Wandmaterial, beim gewählten Dübel, bei der Schraube, bei der Setztiefe, beim Bohrverfahren oder bei der Belastung liegen. Deshalb lohnt sich eine Diagnose, bevor du das Loch reparierst oder einfach einen größeren Dübel einsetzt.
Die wichtigste Antwort vorweg: Prüfe die Befestigung als System – Untergrund → Bohrloch → Dübel → Schraube → Montage → Belastung. Sobald du weißt, an welcher Stelle die Kette nicht passt, wird auch die Lösung klarer.
Hier weiterlesen: Dübel dreht durch oder hält nicht: Ursachen systematisch finden
Beitrag: Bohrloch zu groß: 6 Reparaturwege – und wann neu bohren besser ist
Der Dübel rutscht ins Loch, dreht beim Schrauben mit oder lässt sich wieder herausziehen? Dann ist nicht automatisch der Dübel das Problem. Entscheidend ist, warum das Bohrloch zu groß geworden ist und ob rund um das Loch noch tragfähiger Untergrund vorhanden ist. Ein gleichmäßig zu großes Loch in festem Mauerwerk braucht eine andere Lösung als ausgebrochener Putz, ein beschädigter Lochziegel oder eine ausgefranste Gipskartonplatte.
Die wichtigste Regel: Repariere nicht auf Verdacht. Kläre zuerst Untergrund, Schadbild und geplante Belastung. Für leichte, nicht sicherheitsrelevante Befestigungen gibt es mehrere brauchbare Reparaturwege. Bei schweren oder sicherheitsrelevanten Befestigungen ist ein neues Loch in unbeschädigtem Untergrund oder ein dafür vorgesehenes Befestigungssystem meist die bessere Entscheidung.
Hier weiterlesen: Bohrloch zu groß: 6 Reparaturwege – und wann neu bohren besser ist
So findest du Foto und Notizen später wieder
Lege die Bilder in einem eindeutig benannten Ordner ab, etwa „Wohnung – Wände und Befestigungen“. Benenne das Foto nach Raum und Wand und bewahre die Notiz daneben auf. Eine Papierkarte kannst du fotografieren oder bei den Wohnungsunterlagen ablegen. Sichere wichtige digitale Unterlagen zusätzlich.
Wenn du etwas umhängst, entfernst oder reparierst, ergänze eine kurze Notiz oder ein neues Foto mit Datum. Ein altes Bild bleibt hilfreich, wenn klar erkennbar ist, dass es den früheren Zustand zeigt.
Welche Information fehlt dir bei alten Befestigungen?
Welche Angabe vermisst du am häufigsten, wenn du eine ältere Befestigung beurteilen oder verändern möchtest? Deine Antwort hilft uns, die Dokumentationshilfen gezielt weiterzuentwickeln.
So wenig wie möglich, so viel wie später hilfreich.
Du brauchst keine vollständige Bauakte für ein Regal. Eine erkennbare Wand, ein gutes Foto und eine wichtige Notiz können beim nächsten Renovieren schon den entscheidenden Hinweis liefern.
Ergänzung oder Frage von dir?
