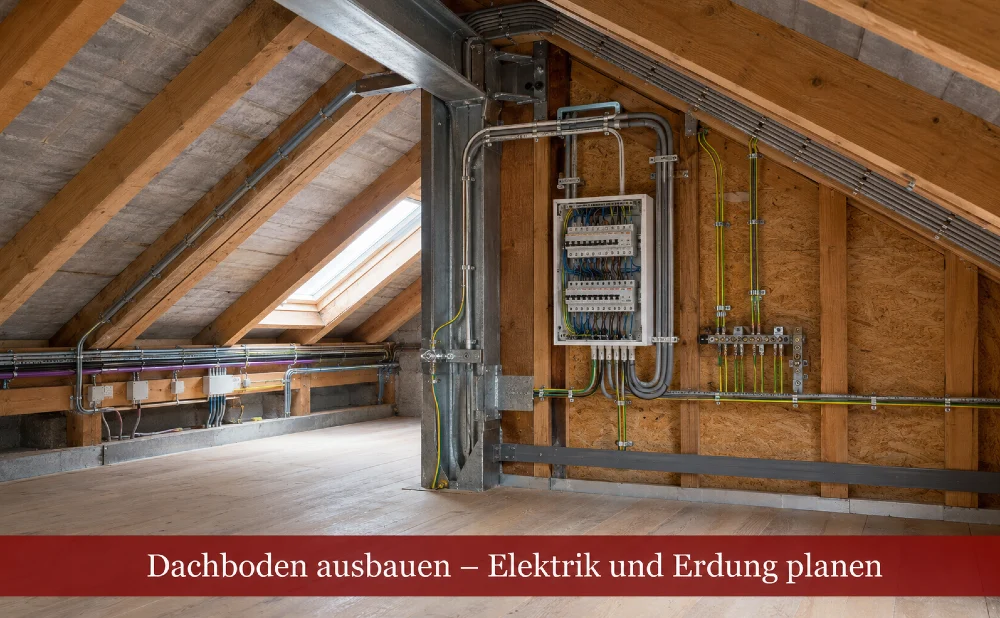

Dachboden ausbauen: Potenzialfreie Leitungen und Erdung richtig planen

Wer den Dachboden ausbauen möchte, denkt zuerst an Dämmung, Dachfenster und den neuen Fußboden. Die Elektrik rückt oft erst dann in den Fokus, wenn die Wände schon verkleidet sind. Das ist ein teurer Fehler. Denn beim Dachboden-Ausbauen ist es keine Kür, die Elektrik sorgfältig zu planen, sondern Pflicht: Falsch verlegte Leitungen, fehlende Potenzialausgleiche oder eine unzureichende Erdung können im Betrieb zur ernsten Gefahr werden und später schwer zu korrigieren sein.

Besonders im Dachgeschoss gelten einige Besonderheiten, die sich vom Ausbau anderer Wohnräume unterscheiden. Metallteile der Dachkonstruktion, Ableitungen, Blitzschutzanlagen und moderne Haustechnik müssen elektrisch sicher miteinander verbunden sein. Wer das von Anfang an berücksichtigt, spart sich später aufwendige Nacharbeiten und lebt sicherer. Dieser Artikel erklärt, worauf es bei der Elektroplanung im Dachgeschoss ankommt, welche Normen gelten und wie potenzialfreie Leitungen und Erdung korrekt umgesetzt werden.

Was potenzialfreie Leitungen im Dachgeschoss bedeuten

Der Begriff "potenzialfrei" klingt technisch, beschreibt aber ein einfaches Prinzip: Eine potenzialfreie Leitung führt kein festes elektrisches Potenzial gegen Erde. Sie ist von der Masse getrennt und kann so Signale oder Schaltzustände übertragen, ohne dass ein Stromfluss über den Erdbezug stattfindet. Im Dachgeschoss ist das aus mehreren Gründen relevant.

Warum das Dachgeschoss besondere Anforderungen stellt

Metallene Dachkonstruktionen, Unterspannbahnen mit Metallbeschichtung, Dachrinnen, Fallrohre und Blitzschutzanlagen bilden zusammen ein Netz aus leitfähigen Bauteilen. Werden elektrische Leitungen hier ohne Rücksicht auf das umgebende Potenzial verlegt, können im Fehlerfall Spannungen auftreten, die gefährlich sind. Das gilt besonders dann, wenn ein Blitzschutz vorhanden ist: Ein Blitzeinschlag erzeugt extrem hohe Stoßströme, die sich über unzureichend geerdete oder falsch verlegte Leitungen entladen können.

Hinzu kommt, dass im Dachbereich häufig Geräte betrieben werden, die über Signalleitungen angebunden sind: Kameras, Temperatursensoren, Rauchmeldezentralen oder Solarwechselrichter. Diese arbeiten oft mit potenzialfreien Kontakten, die eine saubere elektrische Trennung voraussetzen.

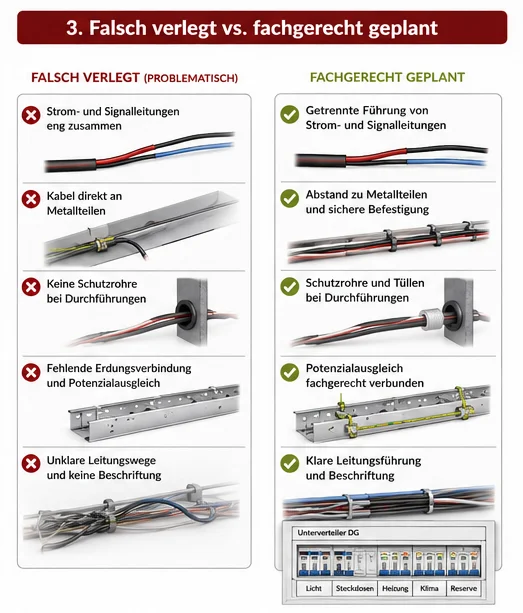

Schirmung und Leitungsführung richtig ausführen

Wer beim Dachboden-Ausbauen die Elektrik plant, sollte die Leitungsführung von Beginn an in zwei Kategorien trennen: Starkstromleitungen einerseits, Schwachstrom- und Signalleitungen andererseits. Beide Kategorien dürfen nicht im gleichen Kanal oder Rohr verlaufen, wenn keine ausreichende Schirmung vorhanden ist. Geschirmte Kabel schützen Signalleitungen vor elektromagnetischen Störfeldern, die von Starkstromleitungen ausgehen.

Bei der Verlegung unter dem Dach empfiehlt sich, Leitungen über Kabelbügel in ausreichendem Abstand zur Dachkonstruktion zu führen. Direkter Kontakt mit Metallteilen der Konstruktion ist zu vermeiden, wenn keine spezifische elektrische Verbindung gewollt ist. Durchführungen durch Holzbalken oder Metallpfetten werden durch Schutzrohre oder Tüllen gesichert.

Erdung im Dachgeschoss: Grundlagen und Normanforderungen

Eine zuverlässige Erdung ist das Fundament jeder sicheren Elektroinstallation. Im Dachgeschoss verbindet sie alle leitfähigen Bauteile mit dem Erdpotenzial des Gebäudes und sorgt dafür, dass im Fehlerfall Schutzorgane wie Sicherungen oder Fehlerstromschutzschalter sicher auslösen.

Was die DIN VDE 0100 vorschreibt

Die DIN VDE 0100 regelt in Deutschland die Errichtung von Niederspannungsanlagen. Im Dachgeschoss sind vor allem die Teile 540 (Erdungsanlagen, Schutzleiter, Potenzialausgleichsleiter) und 443 (Schutz bei Überspannungen) relevant. Die Norm fordert, dass alle leitfähigen Teile, die nicht zum Stromkreis gehören, aber berührt werden können, über den Schutzpotenzialausgleich mit der Haupterdungsschiene verbunden sein müssen.

Das betrifft im Dachgeschoss unter anderem Metallrahmen von Dachfenstern, metallische Kabeltrassen, Heizkörper oder Klimaanlagen, die nachträglich eingebaut werden, sowie Bestandteile des äußeren Blitzschutzsystems. Wichtig: Der Blitzschutz wird separat nach IEC 62305 geplant und darf nicht einfach mit der Gebäudeerde verbunden werden, ohne dass ein koordinierter Überspannungsschutz vorhanden ist.

Erdungsfahne als zentrales Verbindungselement

Für die mechanisch sichere und elektrisch zuverlässige Verbindung von Metallteilen mit dem Erdleiter wird oft ein Verbindungselement benötigt, das dauerhaft korrosionsbeständig ist und eine normgerechte Befestigung ermöglicht. Eine Erdungsfahne aus Metall erfüllt diese Funktion: Sie wird an das zu erdende Metallteil angebracht und nimmt den Erdungsleiter auf, sodass eine sichere elektrische Verbindung entsteht.

Solche Bauteile kommen überall dort zum Einsatz, wo eine Klemmung oder Verschraubung direkt am Bauteil nicht praktikabel ist oder wo eine flächige Anbindung gewünscht wird. Im Dachgeschoss betrifft das häufig Metallpfetten, Sparrenversteifungen aus Stahl oder die Befestigungskonstruktionen von Solarmodulen.

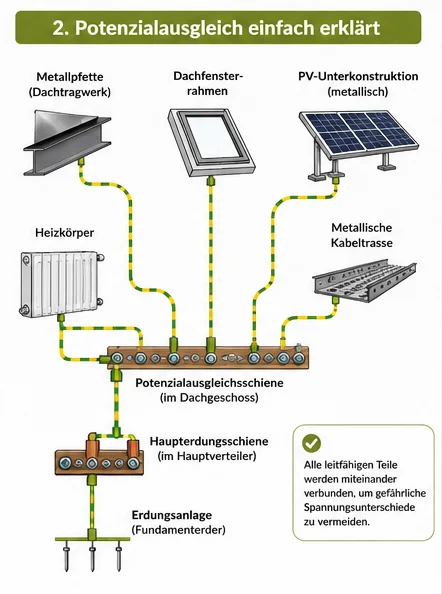

Haupterdungsschiene und Potenzialausgleichsschiene

Im Gebäude gibt es eine Haupterdungsschiene, an der alle Schutzleiter und Potenzialausgleichsleiter zusammengeführt werden. Der Potenzialausgleich aus dem Dachgeschoss wird über einen entsprechend dimensionierten Leiter zu dieser Schiene geführt. Der Mindestquerschnitt des Potenzialausgleichsleiters hängt vom größten vorhandenen Schutzleiter im Gebäude ab und beträgt mindestens 6 mm² Kupfer, in vielen Fällen auch mehr.

Wer den Dachausbau plant, sollte frühzeitig prüfen, ob die vorhandene Haupterdungsschiene für zusätzliche Abgänge ausgelegt ist oder ob sie erweitert werden muss.

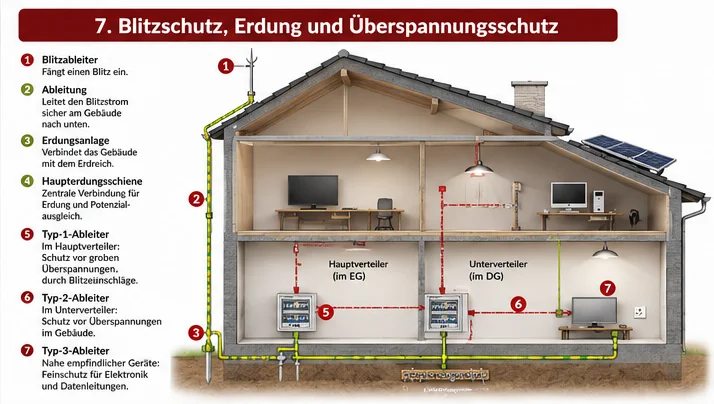

Blitzschutz und Überspannungsschutz koordinieren

Gebäude mit äußerem Blitzschutz stellen beim Dachbodenausbau die Elektrik vor eine zusätzliche Aufgabe: Die Blitzschutzanlage darf durch den Ausbau weder beschädigt noch in ihrer Funktion beeinträchtigt werden. Gleichzeitig muss der Innenbereich durch einen abgestimmten Überspannungsschutz gesichert sein.

Trennungsabstand einhalten

Der äußere Blitzschutz leitet im Blitzfall einen Stoßstrom über definierte Ableitungen zur Erdung. In der Nähe dieser Leitungen können induktive Einkopplungen auftreten, die empfindliche Geräte beschädigen. Damit es nicht zu einem Überschlag zwischen dem Blitzschutzsystem und elektrischen Installationen im Gebäude kommt, schreibt die IEC 62305 einen Trennungsabstand vor.

Dieser Abstand hängt von der Blitzschutzklasse und dem Material der Bauteile ab. Wer beim Dachbodenausbau Leitungen oder metallische Installationen plant, muss diesen Abstand kennen und einhalten. Unterschreitet eine Installation den Trennungsabstand, muss eine normgerechte Verbindung hergestellt werden, also eine Potenzialverbindung, die den Überschlag verhindert.

Überspannungsschutz in Stufen

Überspannungen entstehen nicht nur durch direkte Blitzeinschläge, sondern auch durch Schalthandlungen im Netz oder nahe Einschläge. Der Schutz wird in drei Stufen (Typ 1, 2 und 3) ausgeführt. Im Dachgeschoss empfiehlt sich mindestens ein Überspannungsschutzgerät vom Typ 2 im Unterverteiler, sofern bereits im Hauptverteiler ein Typ-1-Gerät vorhanden ist.

Für empfindliche Geräte im Dachbereich wie Wechselrichter, Netzwerkkomponenten oder Steuergeräte bietet sich zusätzlich ein feinerer Schutz vom Typ 3 am jeweiligen Gerät an. Die Ableiter müssen so angeordnet sein, dass die Leitungslänge zwischen Ableiter und zu schützendem Gerät möglichst gering bleibt.

Abstimmung mit der bestehenden Anlage

Vor jedem Dachausbau lohnt ein Blick in den vorhandenen Schaltplan der Elektroanlage. Oft fehlen dort wichtige Informationen über den Zustand der Erdungsanlage oder den Querschnitt der Schutzleiter. Ein Elektrofachbetrieb kann eine Bestandsaufnahme durchführen und dokumentieren, welche Maßnahmen für den Ausbau erforderlich sind.

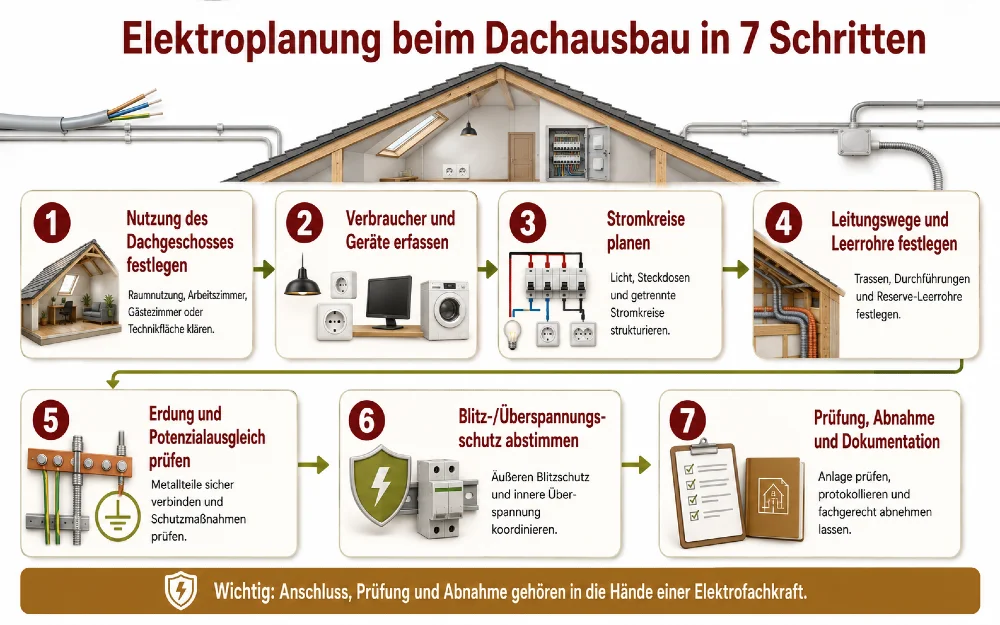

Von der Planung zur normgerechten Ausführung

Theorie und Praxis liegen bei der Dachboden-Elektrik manchmal weit auseinander. Wer eine Schritt-für-Schritt-Logik in den Ausbau bringt, vermeidet die häufigsten Fehler.

Elektroplanung vor Beginn der Ausbauarbeiten

Der erste Schritt ist eine Bedarfsplanung: Wie viele Stromkreise werden benötigt? Welche Geräte werden angeschlossen? Gibt es Sonderverbraucher wie einen Wechselrichter einer Photovoltaikanlage, eine Klimaanlage oder eine Lüftungsanlage? Alle geplanten Verbraucher werden aufgelistet und den entsprechenden Stromkreisen zugeordnet. Dabei werden Leitungsquerschnitt, Sicherungstyp und Leitungslänge berücksichtigt.

Parallel dazu wird die Leitungsführung geplant. Im Dachgeschoss verläuft die Elektrik häufig in Unterputzkanälen in neu errichteten Trockenbauwänden, in Schutzrohren im Fußbodenaufbau oder offen in Kabelkanälen an der Wand. Die Wahl der Verlegeart beeinflusst den zulässigen Strom, den eine Leitung führen darf.

Unterverteiler im Dachgeschoss sinnvoll einplanen

Für ein vollständig ausgebautes Dachgeschoss ist ein eigener Unterverteiler empfehlenswert. Er nimmt die Sicherungen und Fehlerstromschutzschalter für die Dachgeschoss-Stromkreise auf und ermöglicht eine eindeutige Zuordnung. Im Fehlerfall lässt sich das Dachgeschoss so separat vom Netz trennen, ohne das restliche Gebäude zu beeinflussen.

Der Unterverteiler wird über eine eigene Zuleitung aus dem Hauptverteiler versorgt. Der Querschnitt dieser Zuleitung richtet sich nach der Gesamtlast aller Stromkreise im Dachgeschoss.

Abnahme und Dokumentation nicht vergessen

Nach Abschluss der Elektroarbeiten ist eine Abnahme durch eine Elektrofachkraft Pflicht. Diese prüft alle Stromkreise, Schutzmaßnahmen und Erdungsverbindungen. Das Ergebnis wird in einem Prüfprotokoll nach DIN VDE 0100-600 dokumentiert. Dieses Protokoll ist nicht nur für die Sicherheit wichtig, sondern auch für Versicherungen und beim späteren Verkauf der Immobilie.

Zusätzlich wird ein aktualisierter Schaltplan erstellt, der alle neu verlegten Leitungen, Stromkreise und Schutzmaßnahmen enthält. Eine vollständige Dokumentation erleichtert spätere Änderungen und macht Fehlersuchen erheblich einfacher.

Im Zusammenhang interessant

FunFacts zur Elektrik

• Blitze sind heißer als die Sonnenoberfläche
  Ein Blitz kann die Luft auf über 25.000 °C erhitzen – etwa fünfmal heißer als die Oberfläche der Sonne. Für die Elektroplanung heißt das: Blitzschutz ist kein „Luxusdetail“, sondern Physik mit Nachdruck.
• Donner ist ein Entfernungsrechner ohne App
  Zwischen Blitz und Donner kann man grob die Entfernung abschätzen: etwa 5 Sekunden entsprechen 1 Meile, also rund 1,6 Kilometern. Wer also bis 15 zählt, hat ungefähr 4,8 Kilometer Abstand – beruhigend ist das aber nur bedingt.
• Blitzschäden sind ein Massenphänomen
  Deutsche Versicherer zahlten 2023 rund 330 Millionen Euro für etwa 220.000 Blitz- und Überspannungsschäden. Das zeigt, dass Überspannungsschutz nicht nur ein Normthema ist, sondern ein handfester Schadensvermeider.
• Innerer Blitzschutz schützt nicht nur Geräte, sondern auch vor Brandrisiken
  Der innere Blitzschutz soll Brände durch Blitzströme und Personengefährdungen vermeiden; der Überspannungsschutz begrenzt zu hohe Spannungen in der Installation. Das klingt trocken, ist aber im Ernstfall der Unterschied zwischen „Router kaputt“ und „Dachgeschoss gefährdet“.
• Der Trennungsabstand ist eine unsichtbare Sicherheitszone
  Beim Blitzschutz reicht es nicht, Leitungen einfach „irgendwie daneben“ zu verlegen. Der Trennungsabstand soll verhindern, dass ein Blitzstrom unkontrolliert auf metallene Teile oder elektrische Leitungen überspringt.
• Ein äußerer Blitzschutz kann Elektronik indirekt stärker gefährden
  Ein Blitzableiter leitet den Strom zwar kontrolliert in die Erde, hebt dabei aber lokal das Erdpotenzial stark an. Dadurch können Überspannungen entstehen, die Geräte im Haus beschädigen – deshalb braucht es zusätzlich inneren Blitz- und Überspannungsschutz.
• Überspannungsschutz ist gestuft – ein Schutzgerät allein ist oft nicht die ganze Lösung
  In der Praxis wird Überspannungsschutz häufig in Typ 1, Typ 2 und Typ 3 gedacht: vom groben Blitzstromschutz bis zum Feinschutz nahe empfindlicher Geräte. Ein Dachgeschoss mit Unterverteiler, Netzwerk oder PV-Technik profitiert besonders von dieser abgestuften Betrachtung.
• Der Potenzialausgleichsleiter hat Mindestquerschnitte
  Für Schutzpotenzialausgleichsleiter zur Haupterdungsschiene werden unter anderem mindestens 6 mm² Kupfer genannt. Das ist ein schönes Beispiel dafür, dass „ein bisschen Draht“ beim Thema Erdung keine fachliche Kategorie ist.
• Blitzschutz für PV-Anlagen sollte nicht nachträglich angeflickt werden
  Der VDE empfiehlt, Photovoltaikanlage und Blitzschutzsystem gleichzeitig zu planen. Gerade auf dem Dach treffen Metallkonstruktionen, Leitungen, Module und Blitzschutz zusammen – also genau dort, wo spätere Improvisation teuer werden kann.
