LED-Netzteil für LED-Streifen berechnen: Leistung, Reserve und Einbauort
Ein LED-Netzteil für LED-Streifen berechnen Sie so: Leistung pro Meter mal Streifenlänge ergibt die Last, darauf kommen etwa 20 Prozent Reserve, dann nehmen Sie die nächste Baugröße. Die Ausgangsspannung muss genau zum Streifen passen, meist 12 oder 24 Volt Gleichspannung. Sitzt das Netzteil an einem warmen Ort, braucht es mehr Luft nach oben.
Für einen einzelnen Streifen im Regal ist das in fünf Minuten erledigt. Knifflig wird es, wenn die Leitung zum Streifen lang ist oder das Netzteil in einer engen Blende über den Hängeschränken verschwinden soll. Bei Fachhändlern wie SK-LED gibt es 24-Volt-Netzteile in Schutzarten von IP20 für trockene Innenräume bis IP67 für draußen. Welches Gerät passt, ergibt sich aus wenigen Angaben, die Sie vor dem Kauf zusammentragen sollten.
Leistung richtig berechnen: Die benötigte Leistung eines LED-Netzteils ergibt sich aus der Streifenlänge × Watt pro Meter. Auf diesen Wert kommen als Faustregel etwa 20 % Leistungsreserve, anschließend wird die passende Netzteilgröße gewählt.
Spannung muss übereinstimmen: LED-Streifen benötigen ein Netzteil mit der vorgesehenen Gleichspannung, meist 12 oder 24 Volt. Ein Konstantspannungsnetzteil ist für die üblichen LED-Streifen richtig; eine falsche Ausgangsspannung kann zu Fehlfunktionen oder Schäden führen.
Wärme und Einbauort beachten: In warmen oder schlecht belüfteten Einbauorten kann die zulässige Netzteilleistung deutlich sinken. Entscheidend ist die Derating-Kurve im Datenblatt. Netzteile sollten belüftet, zugänglich und entsprechend ihrer Einbauzulassung montiert werden.
Spannungsverlust vermeiden: Lange oder dünne Leitungen verursachen Spannungsabfall, der LED-Streifen dunkler leuchten lassen kann. 24-Volt-Systeme sind bei längeren Leitungen oft vorteilhaft, weil bei gleicher Leistung nur halb so viel Strom fließt wie bei 12 Volt.
Kabelquerschnitt und Einspeisung planen: Je länger die Leitung und je höher der Strom, desto wichtiger ist ein ausreichender Leitungsquerschnitt. Lange LED-Streifen sollten gegebenenfalls an mehreren Stellen eingespeist werden, damit Helligkeit und Farbe möglichst gleichmäßig bleiben.
Schutzart passend auswählen: Für trockene Innenräume kommen häufig IP20-Netzteile infrage. In feuchten oder wetterbelasteten Bereichen können IP65 oder IP67 erforderlich ein. Die Schutzart allein entscheidet jedoch nicht über die Eignung des Einbauorts.
Elektrische Sicherheit berücksichtigen: Auch bei 12 oder 24 Volt können hohe Ströme zu überhitzten Leitungen und Verbindungen führen. Feste Anschlüsse an das 230-Volt-Netz gehören in fachkundige Hände; auch die Absicherung der Niedervoltseite muss zur Installation passen.
Dimmbarkeit prüfen: Nicht jedes LED-Netzteil lässt sich mit jedem Dimmer kombinieren. Netzteil, LED-Streifen und Steuergerät müssen hinsichtlich Spannung, Leistung und Dimmverfahren zusammenpassen.
Details und Erläuterungen zu allen Punkten im weiteren Artikel.
Welche Angaben brauchen Sie für die Rechnung?
Alles Nötige steht im Datenblatt des Streifens oder auf der Rolle. Nehmen Sie die Werte von dort und nicht aus dem Produktfoto im Onlineshop.
Spannung: 12 oder 24 Volt Gleichspannung. Ein 24-Volt-Streifen bleibt an einem 12-Volt-Netzteil dunkel oder leuchtet nur schwach, ein 12-Volt-Streifen kann an 24 Volt Schaden nehmen.
Leistung pro Meter: angegeben in Watt pro Meter (W/m).
Gesamtlänge: Zählen Sie alle Stücke zusammen, die an diesem einen Netzteil hängen sollen.
Art des Netzteils: LED-Streifen brauchen ein Konstantspannungsnetzteil mit fester Ausgangsspannung. Konstantstromtreiber, erkennbar an einer Angabe in Milliampere, sind für einzelne LED-Module gedacht.
Aus Leistung und Spannung ergibt sich der Strom:
Ampere gleich Watt geteilt durch Volt.
Ein Streifen mit 60 Watt zieht bei 24 Volt 2,5 Ampere, bei 12 Volt doppelt so viel. Diese Zahl brauchen Sie später für die Leitung.
Umfrage
Warum braucht das Netzteil Reserve?
Die Leistung auf dem Typenschild gilt nur unter bestimmten Bedingungen. Der Hersteller Mean Well misst seine Angaben laut Datenblatt bei 230 Volt Eingangsspannung und 25 °C Umgebungstemperatur. Wird es wärmer, darf das Gerät weniger abgeben. Beim LPV-60, einem vergossenen 60-Watt-Netzteil mit IP67, zeigt die Lastkurve im Datenblatt volle Leistung bis 50 °C. Danach sinkt die zulässige Last gleichmäßig bis auf 60 Prozent bei 70 °C. Bei 60 °C bleiben also noch 48 Watt übrig.
Wärme kostet auch Lebensdauer. Für die Baureihe HLG-60H nennt Mean Well eine typische Lebenserwartung von mehr als 62.000 Betriebsstunden, solange das Gehäuse am vorgesehenen Messpunkt höchstens etwa 70 °C erreicht. Ein Netzteil, das ständig an seiner Grenze arbeitet, wird heißer als eines mit Luft.
Grundgedanke
Im Fachhandel gilt deshalb die Faustregel, rund 20 Prozent auf die errechnete Last aufzuschlagen, manche Händler raten zu 30 Prozent.
Hinweis: An einem warmen Einbauort reicht auch das nicht immer. Dann entscheidet die Lastkurve im Datenblatt, die meist als „Derating Curve“ bezeichnet ist.
Rechenbeispiel: Lichtband unter den Küchenoberschränken
Unter zwei Oberschrankzeilen von 2,4 und 1,6 Metern soll ein 24-Volt-Streifen mit 14,4 Watt pro Meter laufen. Beide Stücke hängen an einem Netzteil.
Schritt
Rechnung
Ergebnis
Streifenlänge
2,4 m + 1,6 m
4,0 m
Last
4,0 m × 14,4 W/m
57,6 W
Strom bei 24 V
57,6 W : 24 V
2,4 A
Last mit 20 % Reserve
57,6 W × 1,2
69,1 W
Netzteil, kühler Einbauort
nächste Baugröße
75 W
Netzteil, warme Blende
Lastkurve prüfen
100 W
Ein 60-Watt-Gerät wäre mit 57,6 Watt praktisch voll ausgelastet. Das 75-Watt-Netzteil passt, wenn es im Unterschrank oder an einer anderen kühlen Stelle sitzt. In der geschlossenen Blende über den Schränken staut sich dagegen die Wärme. Hätte ein 75-Watt-Gerät dieselbe Kennlinie wie das LPV-60, dürfte es bei 60 °C nur noch 60 Watt abgeben, kaum mehr als die Last. Dann ist die nächste Größe die bessere Wahl, oder das Netzteil zieht an einen kühleren Ort. Dort wird allerdings die Leitung zum Streifen länger.
Netzteil-Rechner: Leistungsbedarf und Spannungsabfall berechnen
LED-Netzteil und Spannungsabfall berechnen
Trage Länge und Leistung deiner LED-Streifen ein. Der Rechner ermittelt die Gesamtleistung, den Strom, eine rechnerisch passende Netzteilgröße und auf Wunsch den Spannungsabfall der Zuleitung.
Rechner wird aktiviert. Bleibt dieser Hinweis sichtbar, ist die JavaScript-Einbindung zu prüfen.
Berechnung: P = Σ(Länge × W/m), I = P ÷ U, Mindest-Nennleistung = P × (1 + Reserve/100), ΔU = 2 × Kabellänge × I × Leiterwiderstand je Meter. Der Leiterwiderstand wird vereinfacht bei 20 °C für feindrähtige blanke Kupferleiter angenommen; höhere Leitungstemperaturen und Kontaktwiderstände erhöhen den tatsächlichen Spannungsabfall. Keine Prüfung von Leitungsstrombelastbarkeit, Kurzschlussschutz, Temperatur-Derating oder Spannungsabfall innerhalb der LED-Streifen. Bei RGB/RGBW die maximale gleichzeitige Leistungsaufnahme verwenden.
Wie viel Spannung geht auf der Leitung verloren?
Auf der Niedervoltseite fließt bei gleicher Leistung fast zehnmal so viel Strom wie bei 230 Volt. Jeder Meter Kabel kostet deshalb etwas Spannung. Der Verlust hängt am Strom und am Widerstand von Hin- und Rückleiter. Für feindrähtige Kupferleitungen legt die Norm DIN EN 60228 Höchstwerte bei 20 °C fest: 26,0 Ohm pro Kilometer bei 0,75 mm² und 13,3 Ohm pro Kilometer bei 1,5 mm².
Angenommen, das Netzteil aus dem Beispiel sitzt im Unterschrank neben der Spüle und das Kabel bis zum Streifen ist 5 Meter lang. Strom fließt hin und zurück, also durch 10 Meter Leiter:
System
0,75 mm²
1,5 mm²
24 V, 2,4 A
0,62 V (2,6 %)
0,32 V (1,3 %)
12 V, 4,8 A
1,25 V (10,4 %)
0,64 V (5,3 %)

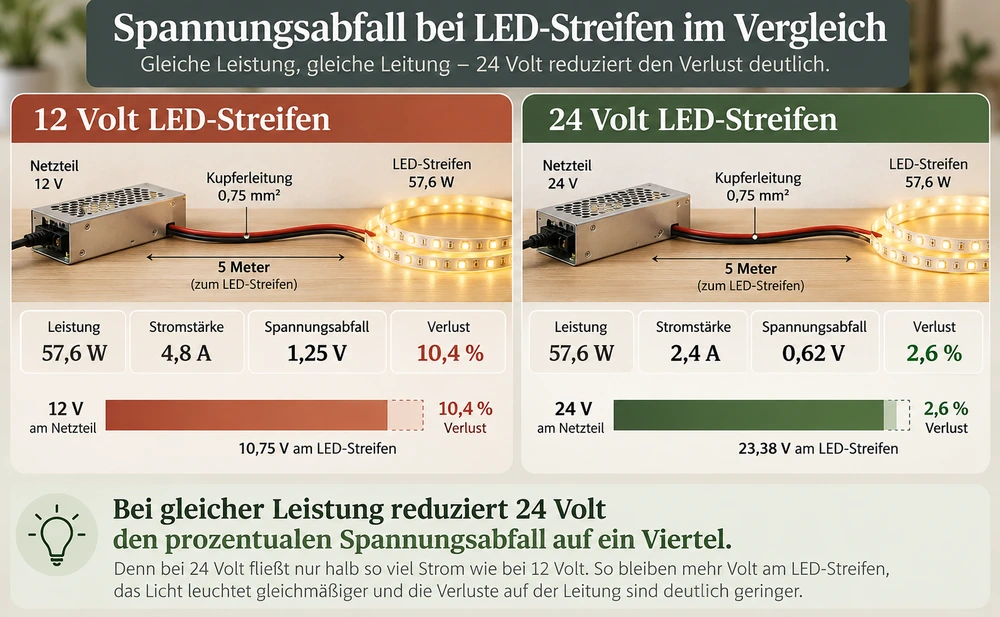

Bei gleicher Leistung und identischer Leitung reduziert der Wechsel von 12 auf 24 Volt den prozentualen Spannungsabfall auf ein Viertel.
Die gleiche Küche mit 12-Volt-Streifen verliert auf dünnem Kabel also ein Zehntel der Spannung, bevor das Licht überhaupt anfängt. Am Streifen kommt ein zweiter Verlust dazu, denn seine Leiterbahnen sind dünn. Wie lang er ab einer Einspeisung sein darf, gibt der Hersteller im Datenblatt an. Längere Läufe speisen Sie an beiden Enden oder in der Mitte ein, jeweils mit einer eigenen Leitung vom Netzteil. Zu viel Verlust erkennen Sie am Ende des Bandes: Es leuchtet dunkler, bei mehrfarbigen Streifen kann sich auch der Farbton verschieben.
Für die Praxis heißt das
Netzteil so nah wie möglich an den Streifen, und im Zweifel den größeren Querschnitt nehmen.
Wo darf das Netzteil sitzen?
Kein Netzteil arbeitet verlustfrei. Das LPV-60 erreicht in der 24-Volt-Ausführung laut Datenblatt typisch 86 Prozent Wirkungsgrad. Bei voller Last nimmt es also knapp 70 Watt auf und gibt rund 10 Watt als Wärme ab. Das Gerät braucht deshalb Luft. Packen Sie es nicht in Dämmwolle und stapeln Sie mehrere Netzteile nicht direkt aufeinander.
Denken Sie auch an später. Netzteile sind Verschleißteile und müssen irgendwann getauscht werden. Wer das Gerät hinter einer verfliesten Wand oder einer verklebten Sockelblende einbaut, öffnet beim ersten Ausfall die Wand. Eine Revisionsklappe oder ein Platz im Schrank erspart das.
Wie gut das Gehäuse gegen Staub und Wasser geschützt ist, verrät die Schutzart nach DIN EN 60529. Die erste Ziffer steht für den Schutz gegen Fremdkörper und Berührung, die zweite für Wasser.
IP20: geschützt gegen Fremdkörper ab 12,5 Millimeter, also gegen Fingerberührung, ohne jeden Wasserschutz. Nur für trockene Innenräume.
IP65: staubdicht und geschützt gegen Strahlwasser, etwa unter dem Terrassendach.
IP67: staubdicht und geschützt gegen zeitweiliges Untertauchen, für Einbauorte, an denen Wasser stehen kann.
Soll das Netzteil in einen Schrank oder ein Möbelstück, sollte das Datenblatt den Möbeleinbau ausdrücklich zulassen. Im Bad gelten zusätzlich die Schutzbereiche nach DIN VDE 0100-701 rund um Wanne und Dusche. Wo dort ein Netzteil sitzen darf, legt die Elektrofachkraft fest.
Umfrage
Was gehört in die Hand der Elektrofachkraft?
Die 24-Volt-Seite gilt als Kleinspannung, deren Grenze DIN VDE 0100-410 bei Gleichspannung auf 120 Volt legt. Streifen kürzen, Verbinder setzen und Kabel bis zum Netzteil verlegen, das können geübte Heimwerker selbst. Ganz harmlos ist aber auch diese Seite nicht: Ein zu dünnes Kabel an einem starken Netzteil wird warm.
Anders sieht es auf der 230-Volt-Seite aus. Nach § 13 der Niederspannungsanschlussverordnung (NAV) dürfen Arbeiten an der elektrischen Anlage hinter dem Hausanschluss außer vom Netzbetreiber nur von einem Installationsunternehmen ausgeführt werden, das in das Installateurverzeichnis eines Netzbetreibers eingetragen ist. Ein Netzteil mit Stecker stecken Sie einfach ein. Soll es dagegen fest an eine Abzweigdose oder einen Schalter angeschlossen werden, ist das ein Auftrag für den Elektrobetrieb.
In vielen Anleitungen fehlt der Einschaltstrom. Beim Einschalten laden Netzteile ihre Kondensatoren und ziehen für Sekundenbruchteile ein Vielfaches ihres Nennstroms. Für das LPV-60 nennt Mean Well typisch 60 Ampere bei Kaltstart. Laut Datenblatt verträgt ein 16-Ampere-Leitungsschutzschalter vom Typ B deshalb nur drei dieser Geräte, Typ C sechs. Bei einem HLG-60H sind es neun an Typ B. Wer mehrere Netzteile auf einen Lichtschalter legen will, sollte das vorher mit dem Elektriker klären, sonst fliegt beim Einschalten die Sicherung.
Ähnliche Fallstricke gibt es, wenn alte Halogenspots mit Trafo auf LED umgestellt werden. Was dabei zu beachten ist und was der Tausch im Haushalt spart, beschreibt ein Beitrag über den Umstieg von Halogen auf LED.
Häufige Fragen
Kann ein Netzteil zu viel Watt haben?
Ein Konstantspannungsnetzteil hält die Spannung fest, der Streifen nimmt sich nur den Strom, den er braucht. Ein 100-Watt-Gerät an 40 Watt Last ist also kein Sicherheitsproblem. Es kostet nur mehr Geld und Platz. Bei dimmbaren Netzteilen lohnt ein Blick ins Datenblatt, ob dort eine Mindestlast steht.
Darf ich mehrere Streifen an ein Netzteil hängen?
Ja, solange die Summe aller Streifen samt Reserve unter der Nennleistung bleibt. Besser als eine Kette von Streifen zu Streifen ist eine eigene Leitung vom Netzteil zu jedem Stück. So bekommt jedes Band die volle Spannung.
12 oder 24 Volt?
Bei gleicher Leistung fließt mit 24 Volt nur der halbe Strom, die Verluste auf Kabel und Streifen sind entsprechend kleiner. Das zeigt die Tabelle oben. Für kurze Stücke oder vorhandene 12-Volt-Komponenten bleibt 12 Volt eine brauchbare Wahl.
Bevor Sie bestellen, legen Sie die Datenblätter von Streifen und Netzteil nebeneinander. Rechnen Sie Last und Strom aus, messen Sie die Kabellänge vom geplanten Einbauort bis zum Streifen und prüfen Sie in der Lastkurve, was das Gerät bei der dort zu erwartenden Temperatur noch leistet. Erst dann steht fest, welche Baugröße es wird.
