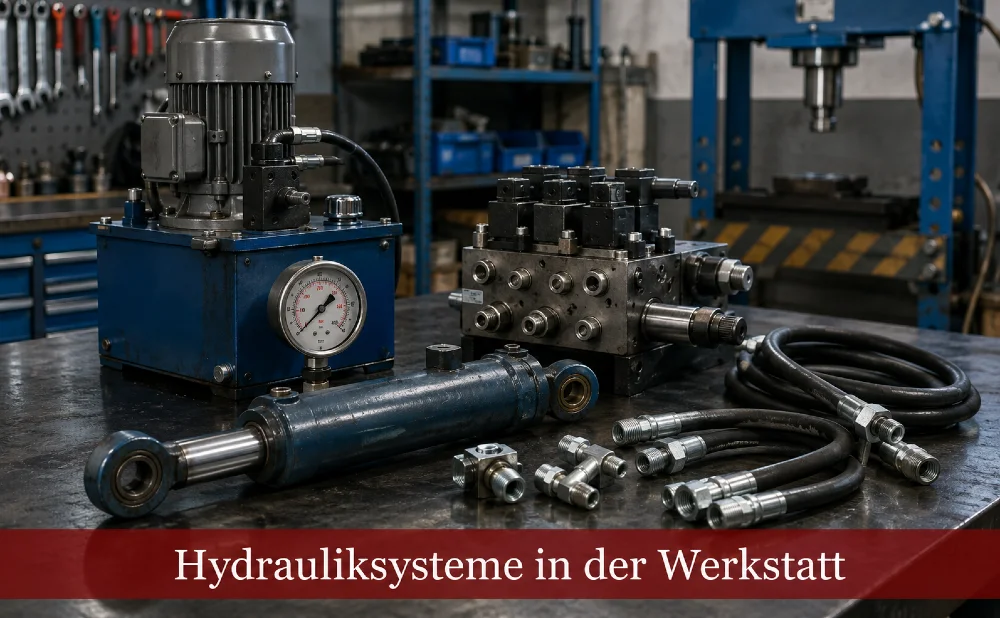

Hydrauliksysteme in der Werkstatt: Komponenten für präzise Steuerung wählen

Wer in der Werkstatt mit hydraulischen Pressen, Hebebühnen oder Spannvorrichtungen arbeitet, weiß, wie entscheidend eine sauber abgestimmte Hydraulik ist. Hydrauliksysteme in der Werkstatt sind keine Blackbox, sondern ein Zusammenspiel aus wenigen, aber klar definierten Komponenten. Wer versteht, was Pumpe, Zylinder, Ventil und Leitung jeweils leisten, trifft bei Neuaufbau oder Instandhaltung deutlich bessere Entscheidungen.

Gerade in handwerklichen und industriellen Werkstätten kommt es auf Präzision an: zu wenig Druck kostet Arbeitszeit, zu viel Druck kostet Material oder Sicherheit. Dieser Artikel erklärt, welche Komponenten ein funktionierendes Hydrauliksystem ausmachen, worauf bei der Auswahl zu achten ist und welche Fehler sich in der Praxis immer wieder wiederholen. Dabei richtet sich der Text sowohl an Einsteiger, die ihr erstes System aufbauen, als auch an erfahrene Werkstattbetreiber, die bestehende Anlagen optimieren oder erweitern wollen.

Die Grundlagen: Wie ein Hydrauliksystem aufgebaut ist

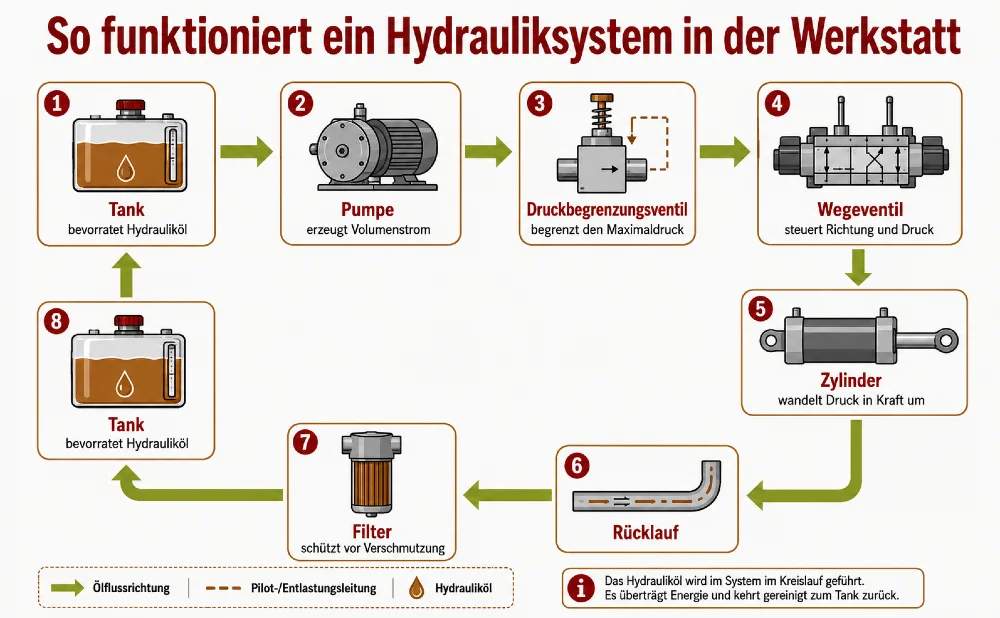

Das Funktionsprinzip der Hydraulik

Ein Hydrauliksystem überträgt Kraft über eine unter Druck stehende Flüssigkeit. Das Grundprinzip basiert auf dem Pascal'schen Gesetz: Ein auf eine Flüssigkeit ausgeübter Druck pflanzt sich in alle Richtungen gleichmäßig fort. Daraus ergibt sich, dass mit einer kleinen Kraft an einem kleinen Kolben eine große Kraft an einem großen Kolben erzeugt werden kann, vorausgesetzt das Fluid ist inkompressibel.

In der Werkstattpraxis bedeutet das: Eine Hydraulikpumpe baut Druck auf, das Fluid strömt durch Leitungen zu einem Zylinder oder Motor, dieser wandelt den Druck in Bewegung oder Kraft um, und Ventile steuern, wann und wohin das Fluid fließt. Fehlt eine dieser Komponenten oder ist sie falsch dimensioniert, arbeitet das gesamte System ineffizient oder gar nicht.

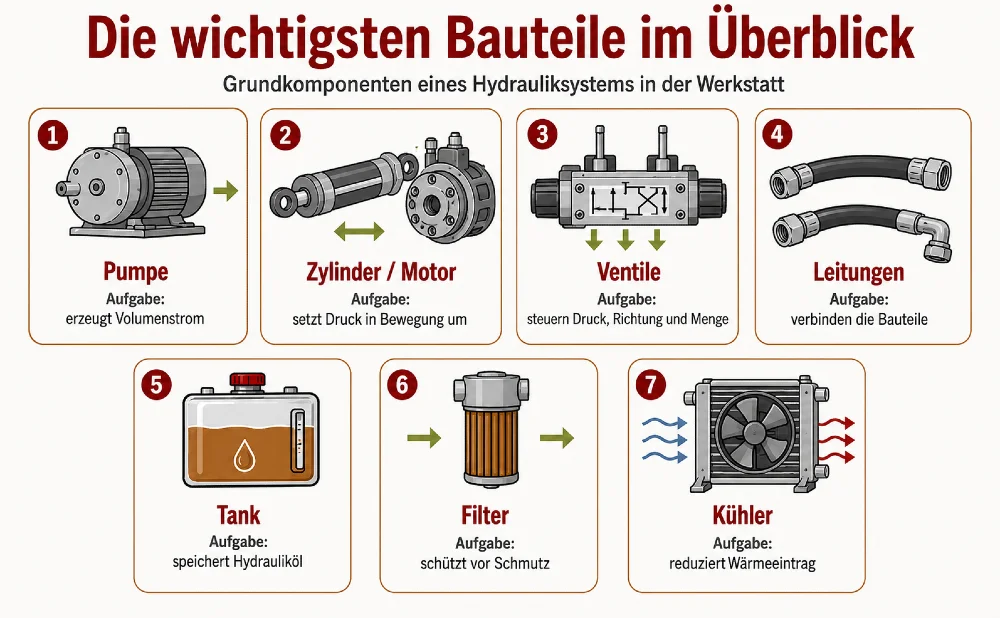

Die vier Hauptkomponenten im Überblick

Jedes Hydrauliksystem in der Werkstatt besteht im Kern aus vier Elementen:

• Pumpe (erzeugt den Volumenstrom)
• Aktuator, also Zylinder oder Hydraulikmotor (setzt Druck in Bewegung um)
• Ventile (steuern Druck, Richtung und Volumenstrom)
• Leitungen und Anschlüsse (verbinden alle Komponenten)

Dazu kommen Flüssigkeitsbehälter, Filter und Kühler, die das System betriebsbereit halten. Wer diese Struktur verinnerlicht, kann Probleme systematisch eingrenzen und Komponenten gezielt austauschen.

Hydraulikpumpen: Das Herz des Systems

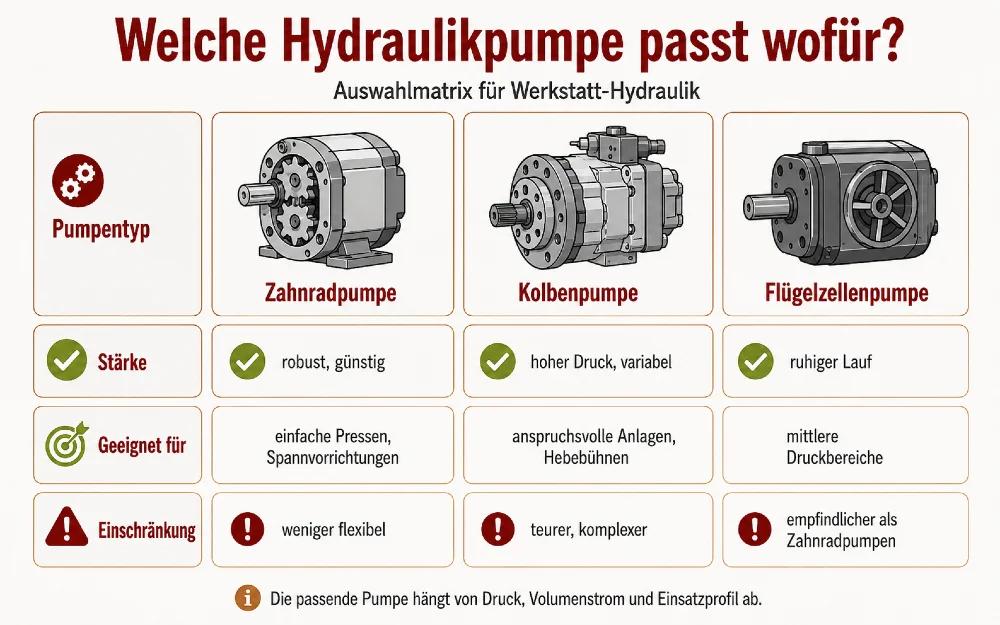

Pumpentypen und ihre Einsatzbereiche

Die Pumpe bestimmt, wie viel Volumenstrom und welchen maximalen Druck ein System zur Verfügung stellt. In Werkstattanwendungen sind vor allem drei Pumpentypen verbreitet:

• Zahnradpumpen arbeiten robust und günstig. Sie eignen sich gut für konstante Lasten, sind aber weniger effizient bei variablen Anforderungen. Für einfache Pressen oder Spannvorrichtungen sind sie eine solide Wahl.
• Kolbenpumpen liefern höhere Drücke und lassen sich in der Fördermenge variieren. Axialkolbenpumpen sind besonders kompakt und werden in anspruchsvolleren Systemen eingesetzt, etwa in Werkstatt-Hebebühnen mit wechselnden Lastzyklen.
• Flügelzellenpumpen liegen zwischen beiden: Sie erzeugen einen ruhigeren Volumenstrom als Zahnradpumpen und sind für mittlere Druckbereiche gut geeignet.

Pumpe richtig dimensionieren

Bei der Auswahl der richtigen Pumpe stehen zwei Kenngrößen im Vordergrund: der maximal zulässige Betriebsdruck in bar und der Fördervolumenstrom in Litern pro Minute. Beides muss zum Aktuator passen. Wird die Pumpe überdimensioniert, entstehen unnötige Wärme und Energieverlust. Wird sie unterdimensioniert, erreicht das System den gewünschten Druck nicht oder die Bewegungsgeschwindigkeit ist zu gering.

Faustregel für Werkstattanwendungen: Der Betriebsdruck sollte nie dauerhaft über 80 Prozent des Nenndrucks der Pumpe liegen. So bleibt ausreichend Reserve für Druckspitzen.

Hydraulikzylinder und Aktuatoren: Kraft in Bewegung umwandeln

Einfachwirkende und doppeltwirkende Zylinder

Hydraulikzylinder sind die häufigsten Aktuatoren in Werkstätten. Sie wandeln den Flüssigkeitsdruck in eine geradlinige Bewegung um.

• Einfachwirkende Zylinder werden durch Hydraulikdruck in eine Richtung bewegt, die Rückstellung erfolgt durch eine Feder oder das Eigengewicht der Last. Sie sind konstruktiv einfach, benötigen aber mehr Aufmerksamkeit bei der Auslegung, wenn die Rückstellkraft präzise sein muss.
• Doppeltwirkende Zylinder lassen sich in beide Richtungen hydraulisch steuern. Das macht sie vielseitiger und ermöglicht ein präzises Einfahren wie auch Ausfahren. In Pressen mit definierten Rückhubkräften oder in Spannvorrichtungen, die aktiv öffnen müssen, sind sie die bessere Wahl.

Hubvolumen, Kolbendurchmesser und Einbaulage

Die Kraft eines Zylinders ergibt sich aus Druck multipliziert mit der Kolbenfläche. Wer also 50 kN Presskraft bei 200 bar Systemdruck benötigt, rechnet: Kolbenfläche = 50.000 N geteilt durch 200 bar = 25 cm². Daraus ergibt sich ein Kolbendurchmesser von rund 56 mm.

Die Einbaulage spielt ebenfalls eine Rolle. Hängende Zylinder neigen dazu, Luft einzuschließen, wenn das Entlüftungsventil nicht an der richtigen Stelle sitzt. Liegend eingebaute Zylinder brauchen bei größeren Hublängen eine Führung, damit die Kolbenstange keine unzulässigen Querkräfte aufnimmt.

Hydraulikventile: Steuerung, Druck und Richtung

Warum Ventile das Präzisionselement sind

Ventile entscheiden, wie das Fluid durch das System fließt. Sie regeln Druck, Richtung und Volumenstrom und sind damit das eigentliche Steuerungselement in Hydrauliksystemen in der Werkstatt. Eine falsch gewählte oder verschlissene Ventileinheit kann dazu führen, dass ein Zylinder zu schnell oder zu langsam verfährt, Druckspitzen entstehen oder das System gar nicht reagiert.

Für Werkstätten relevant sind vor allem drei Ventilkategorien: Druckventile (Sicherheitsventile, Druckminderventile), Wegeventile (steuern die Fließrichtung) und Stromventile (regeln den Volumenstrom).

Wer passende Hydraulikventile kaufen hochwertiger möchte, sollte dabei auf den Nenndruck, die Nenngröße (NG) und die Schaltstellung achten, denn diese Parameter bestimmen, ob das Ventil ins vorhandene System passt.

Wegeventile: 4/3 und 4/2 in der Praxis

Wegeventile werden nach der Anzahl der Anschlüsse und Schaltstellungen bezeichnet. Ein 4/3-Wegeventil hat vier Anschlüsse und drei Schaltstellungen: Ausfahren, Einfahren und gesperrt. Es ist das Standardelement für doppeltwirkende Zylinder in Werkstattanlagen.

Die Betätigung erfolgt manuell per Hebel, elektrisch per Magnet (Schaltventile) oder hydraulisch pilotgesteuert. In einfachen Werkstattsystemen reichen Magnetventile mit 24-Volt-Ansteuerung für die meisten Aufgaben.

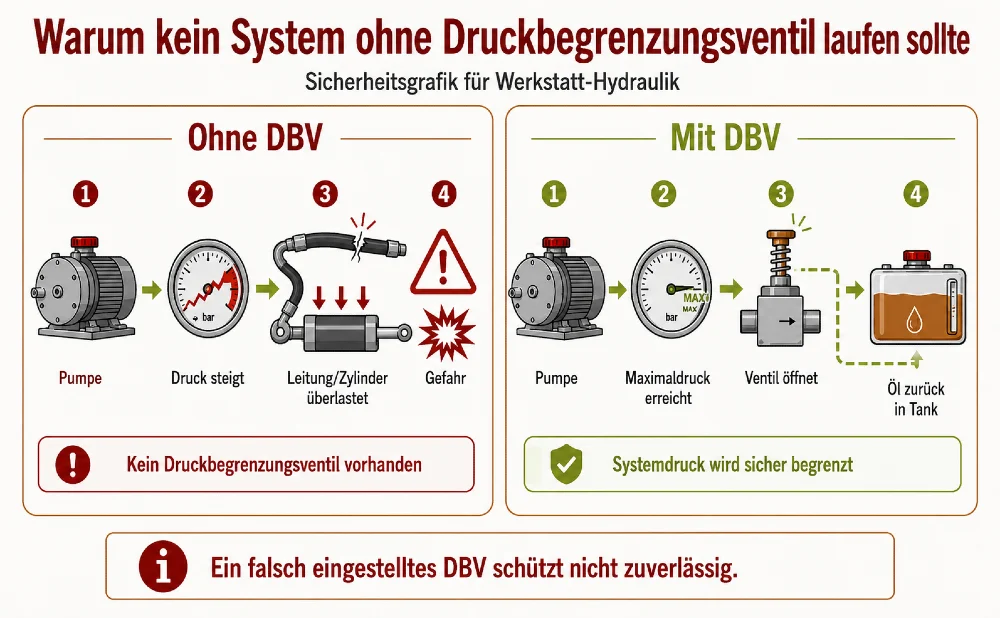

Druckbegrenzungsventile: Sicherheit im System

Kein Hydrauliksystem sollte ohne Druckbegrenzungsventil (DBV) betrieben werden. Das DBV öffnet, wenn der eingestellte Maximaldruck überschritten wird, und leitet das Fluid drucklos in den Tank zurück. Es schützt Pumpe, Zylinder und Leitungen vor Überlastung.

Das DBV wird direkt am Pumpenausgang montiert und auf den maximal zulässigen Systemdruck eingestellt. Ein zu hoch eingestelltes DBV ist genauso gefährlich wie keines, denn wenn Leitungen oder Zylinder vor dem Ventil ansprechen, nützt die Absicherung nichts.

Leitungen, Schläuche und Anschlüsse: Die Verbindungsebene

Rohr, Schlauch oder Verschraubung?

Leitungen transportieren das Fluid zwischen den Komponenten. Bei der Wahl zwischen Stahlrohr und Hydraulikschlauch gibt es klare Kriterien:

Stahlrohre eignen sich für feste Verbindungen mit unveränderlicher Geometrie. Sie sind druckbeständig, alterungsstabil und kostengünstig im Material, aber aufwendig in der Verarbeitung. Biegungen müssen mit geeignetem Werkzeug und definierten Radien ausgeführt werden.

Hydraulikschläuche bieten Flexibilität dort, wo sich Bauteile bewegen oder Vibration abgebaut werden muss. Sie altern jedoch schneller als Rohre und müssen regelmäßig auf Risse, Blasenbildung und Porosität geprüft werden. Der Druckabbau im Schlauch durch Dehnung ist bei präzisen Anwendungen zu berücksichtigen.

Anschlüsse müssen zum System passen. In Europa ist das metrische L-Ring-System (DIN 2353) verbreitet, daneben kommen BSP-Gewinde (British Standard Pipe) und JIC-Anschlüsse vor. Mischverbindungen zwischen Systemen sind möglich, aber fehleranfällig und sollten dokumentiert werden.

Rohrdurchmesser und Fließgeschwindigkeit

Ein zu enger Leitungsquerschnitt führt zu hohen Strömungsgeschwindigkeiten, erhöhtem Druckverlust und Wärmeentwicklung. Als Richtwert gilt: In Druckleitungen sollte die Fließgeschwindigkeit 4 bis 6 Meter pro Sekunde nicht überschreiten, in Saugleitungen liegt der Richtwert noch niedriger, bei 1 bis 2 Meter pro Sekunde.

Der notwendige Innendurchmesser ergibt sich aus dem Volumenstrom und der zulässigen Fließgeschwindigkeit. Bei einem Fördervolumen von 20 l/min und 5 m/s Fließgeschwindigkeit ergibt sich ein Innendurchmesser von etwa 9 mm, in der Praxis also ein Rohr DN 10 oder DN 12.

Expertentipps für die Planung und Wartung

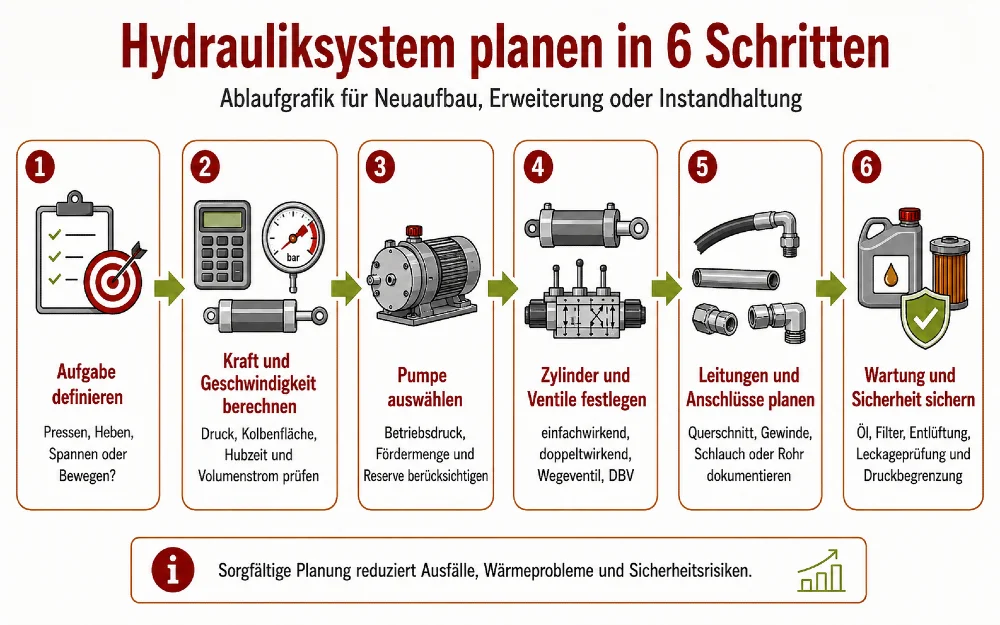

Systemplanung mit Reserve

Ein gut geplantes Hydrauliksystem in der Werkstatt wird nicht auf Kante ausgelegt. Pumpen, Ventile und Leitungen sollten für den dauerhaften Betrieb auf 70 bis 80 Prozent ihrer Nennleistung ausgelegt sein. Das verlängert die Standzeiten erheblich und vermeidet thermische Probleme.

Wer mehrere Verbraucher gleichzeitig betreiben will, muss den Gesamtvolumenstrom summieren und die Pumpe entsprechend wählen. Bei sequenziell betriebenen Systemen reicht oft eine kleinere Pumpe.

Hydrauliköl: Viskosität und Wechselintervall

Das Hydrauliköl ist kein Nebenschauplatz. Zu dünnflüssiges Öl führt zu inneren Leckagen an Pumpen und Ventilen, zu dickflüssiges Öl erhöht den Strömungswiderstand und belastet die Pumpe beim Kaltstart. In Werkstattumgebungen sind Öle der Klasse HLP 46 oder HLP 68 (DIN 51524) weit verbreitet.

Wechselintervalle hängen vom Betrieb ab. In laufenden Werkstätten mit häufigem Einsatz gilt: Öl und Filter mindestens einmal jährlich wechseln, bei stark verschmutzter Umgebung öfter. Verunreinigtes Hydrauliköl ist die häufigste Ursache für Ventil- und Pumpenschäden.

Entlüftung nicht vergessen

Luftblasen im System führen zu unruhigem Lauf, Kavitation in der Pumpe und ruckartigen Zylinderbewegungen. Nach jedem Umbau oder Komponentenwechsel muss das System entlüftet werden. Dazu wird der Aktuator mehrfach langsam auf und ab gefahren, bis die Bewegung gleichmäßig und die Ölrücklaufleitung blasenfrei ist.

Häufig gestellte Fragen

Welche Komponenten sind für ein einfaches Werkstatt-Hydrauliksystem mindestens notwendig?

Für ein funktionsfähiges Grundsystem in der Werkstatt werden eine Pumpe mit Antriebsmotor, ein Hydraulikzylinder oder Hydraulikmotor als Aktuator, ein Druckbegrenzungsventil zur Absicherung, mindestens ein Wegeventil zur Richtungssteuerung sowie ein Tank mit Füllstandsanzeige und einem Rücklauffilter benötigt. Schläuche oder Rohrleitungen verbinden diese Elemente. Kühler und Druckmessgeräte sind sinnvolle Ergänzungen, aber in kleinen Systemen mit geringen Einschaltzeiten zunächst nicht zwingend erforderlich.

Wie erkennt man, dass ein Hydraulikventil defekt ist?

Typische Anzeichen für einen defekten Ventilblock sind: Der Zylinder fährt langsam oder ungleichmäßig, obwohl Pumpe und Druckanzeige in Ordnung sind. Der Zylinder kriecht trotz gesperrter Schaltstellung. Der Systemdruck baut sich nicht auf. Das Ventil lässt sich nicht schalten oder bleibt in einer Stellung hängen. Oft liegt die Ursache in Verunreinigungen im Öl, die den Ventilschieber blockieren. In vielen Fällen lässt sich ein Schieberventil ausbauen, reinigen und wieder einsetzen. Ist der Verschleiß zu groß, ist ein Austausch die sichere Lösung.

Was kostet ein vollständiges Hydrauliksystem für die Werkstatt?

Die Kosten hängen stark vom Druckbereich, der benötigten Kraft und der Anzahl der Verbraucher ab. Ein einfaches Pressenhydrauliksystem mit Handpumpe, einfachwirkendem Zylinder und Grundventil ist schon für einige Hundert Euro aufzubauen. Elektrisch angetriebene Systeme mit doppeltwirkendem Zylinder, Magnetventilsteuerung und Druckmesseinrichtung liegen je nach Hersteller und Qualitätsstufe im Bereich von 800 bis mehreren Tausend Euro. Wer Einzelkomponenten kauft und selbst zusammenbaut, kann gegenüber Komplettsystemen sparen, muss aber Kenntnisse in Rohrleitungsbau und Systemauslegung mitbringen.

Im Zusammenhang interessant

FunFacts zur Hydraulik

1. Die Hydraulikpresse ist älter als viele denken
   Die erste moderne Hydraulikpresse wurde 1795 von Joseph Bramah patentiert. Sie war so prägend, dass hydraulische Pressen lange auch als Bramah-Pressen bezeichnet wurden.
2. Das Grundprinzip ist erstaunlich simpel
   Nach dem Pascal’schen Prinzip wird Druck in einer eingeschlossenen Flüssigkeit gleichmäßig weitergegeben. Hat der zweite Kolben die zehnfache Fläche des ersten, kann dort theoretisch die zehnfache Kraft entstehen.
3. Hydraulik ist nicht nur Werkstatttechnik, sondern Raumfahrttechnik
   Die NASA-Crawler-Transporter nutzen eine hydraulische Federungs- und Nivelliertechnik, um riesige Raketenplattformen trotz Steigungen gerade zu halten. Das ist Hydraulik im XXL-Format.
4. Eine der berühmtesten Pressen drückt mit 50.000 Tonnen
   Die ALCOA 50.000-ton hydraulic forging press gilt als historisches Technikdenkmal und spielte eine wichtige Rolle bei der Herstellung großer Luft- und Raumfahrtkomponenten.
5. Schmutz im Öl ist der stille Systemkiller
   Parker beschreibt in seinem Handbuch, dass Verunreinigungen zu einem großen Teil der Ausfälle in Hydraulik- und Schmierölsystemen beitragen können. Besonders tückisch: Die Partikel sind oft zu klein, um mit bloßem Auge sichtbar zu sein.
6. Hydraulikverletzungen können harmlos aussehen – sind es aber nicht
   Ein feiner Strahl unter hohem Druck kann Flüssigkeit unter die Haut injizieren. Die britische Arbeitsschutzbehörde HSE warnt ausdrücklich, dass die Schwere unter anderem von Druck, Abstand, Strahldurchmesser und Toxizität der Flüssigkeit abhängt.
7. Öl ist in der Hydraulik nicht nur „Kraftträger“
   Hydraulikflüssigkeit überträgt nicht nur Energie, sondern übernimmt auch Schmierung, Korrosionsschutz, Wärmeabfuhr und Schmutztransport zum Filter. Ein scheinbar banaler Ölwechsel ist deshalb eine echte Systempflege.
8. HLP-Öle sind genormt, nicht bloß eine Verkaufsbezeichnung
   Hydrauliköle der Klasse HLP beziehen sich auf Anforderungen nach DIN 51524-2. Die Norm definiert Mindestanforderungen für Hydrauliköle mit Wirkstoffen gegen Alterung, Korrosion und Verschleiß.
9. Hydraulik kann stärker wirken als sie aussieht
   Die NASA erklärt Hydraulik auch am Beispiel von Flugzeugen: Dort werden inkompressible Fluide genutzt, um Kräfte etwa für Bremsen und Fahrwerk zu übertragen. In der Werkstatt gilt dasselbe Prinzip, nur mit anderen Größenordnungen.
