Ersatzteile für Heizung und Wärmepumpe: So finden Sie die richtige Teilenummer
Ein Heizgerät besteht aus Hunderten Einzelteilen, und viele davon sehen sich zum Verwechseln ähnlich. Eine Pumpe, ein Temperaturfühler oder eine Dichtung passt deshalb nicht automatisch, nur weil sie auf dem Foto gleich aussieht. Wer ein Ersatzteil für seine Gasheizung oder Wärmepumpe sucht, sei es für eine eigene kleine Reparatur oder um dem Fachbetrieb die Arbeit zu erleichtern, kommt mit der richtigen Teilenummer am schnellsten ans Ziel. Dieser Beitrag zeigt, wo Sie die nötigen Angaben finden, wie Sie sie lesen und wo die Grenze zwischen Heimwerkerarbeit und Fachbetrieb verläuft.
Inhalt: Ersatzteile für Heizung und Wärmepumpe finden
- Kurz zusammengefasst
- Warum die Gerätebezeichnung allein nicht reicht
- Schritt 1: Das Typenschild finden und lesen
- Schritt 2: Serien- und Fabrikationsnummer richtig deuten
- Schritt 3: Mit Explosionszeichnungen arbeiten
- Alte und neue Teilenummern
- Originalteil oder Nachbau?
- Was Sie selbst tauschen können
- Was in die Hände des Fachbetriebs gehört
- Kurz zusammengefasst
- Ergänzung oder Frage von dir?
- Im Zusammenhang interessant
Kurz zusammengefasst
- Typenschild als Ausgangspunkt: Die Modellbezeichnung allein reicht für eine zuverlässige Ersatzteilsuche häufig nicht aus. Entscheidend sind die vollständige Typbezeichnung, die Geräte- oder Artikelnummer und gegebenenfalls die Serien- beziehungsweise Fabrikationsnummer.
- Seriennummer und Baujahr: Hersteller verändern Bauteile teilweise während einer laufenden Modellreihe. Über die Fabrikationsnummer lässt sich feststellen, für welche Gerätegeneration ein bestimmtes Ersatzteil vorgesehen ist.
- Explosionszeichnungen nutzen: Ersatzteilkataloge zeigen die einzelnen Baugruppen mit Positionsnummern. Die Positionsnummer ist nicht mit der Ersatzteil- oder Bestellnummer zu verwechseln.
- Nachfolgeteile prüfen: Ersatzteilnummern können sich durch technische Änderungen oder einen Zuliefererwechsel verändern. Ein offizielles Nachfolgeteil ist nur dann die richtige Wahl, wenn der Hersteller die Kompatibilität mit der betreffenden Geräteausführung bestätigt.
- Originalteile und Nachbauten: Bei sicherheitsrelevanten Komponenten sind vom Gerätehersteller freigegebene Ersatzteile besonders wichtig. Optisch ähnliche Produkte oder übereinstimmende Abmessungen garantieren keine technische Kompatibilität.
- Eigenleistung richtig einschätzen: Betreiber können bestimmte, ausdrücklich dafür vorgesehene Komponenten selbst austauschen, beispielsweise Thermostatköpfe oder Batterien in Funkthermostaten. Eingriffe in Gasgeräte, Kältekreise und elektrische Anschlüsse erfordern dagegen entsprechend qualifizierte Fachkräfte.
- Fehlerursache vor Bestellung klären: Eine Fehlermeldung zeigt nicht zwangsläufig an, welches Bauteil defekt ist. Vor einer Ersatzteilbestellung sollten deshalb die Bedienungsanleitung, mögliche Störungsursachen und gegebenenfalls die Diagnose des Fachbetriebs berücksichtigt werden.
- Bestellung mit dem Fachbetrieb abstimmen: Wer die Ersatzteilnummer vorab ermittelt, kann Reparaturen erleichtern. Bei fachbetriebspflichtigen Arbeiten sollte jedoch zunächst geklärt werden, ob der Betrieb kundenseitig beschaffte Teile überhaupt einbaut.
- Gerätedaten dokumentieren: Ein Foto des Typenschilds, die Geräteunterlagen und die Historie bisheriger Reparaturen erleichtern spätere Ersatzteilsuchen. Auch die genaue Bezeichnung eines eingebauten Nachfolgeteils sollte festgehalten werden.
Details und Erläuterungen zu allen Punkten im weiteren Artikel.
Warum die Gerätebezeichnung allein nicht reicht
Hersteller bauen ein Modell oft über viele Jahre und ändern dabei immer wieder Details: eine andere Pumpe, eine überarbeitete Platine, ein geänderter Anschluss. Nach außen trägt das Gerät denselben Namen, innen stecken aber unterschiedliche Bauteile. Hinzu kommen Varianten für Erdgas und Flüssiggas, für verschiedene Leistungsstufen oder für einzelne Länder. Wer nur nach der Modellbezeichnung sucht, landet deshalb schnell beim falschen Teil. Zuverlässig wird die Suche erst mit der genauen Typbezeichnung und, wo nötig, mit der Serien- oder Fabrikationsnummer.
Schritt 1: Das Typenschild finden und lesen
Jedes Heizgerät und jede Wärmepumpe hat ein Typenschild. Bei wandhängenden Gasgeräten sitzt es meist hinter einer Bedienklappe, manchmal auch an der Unterseite. Bei Wärmepumpen gibt es häufig zwei Schilder: eines an der Außeneinheit und eines am Innengerät oder Hydraulikmodul. Um eine Bedienklappe aufzuklappen, muss nichts geöffnet werden, was unter Spannung steht oder Gas führt. Ist das Schild nur nach Abnahme der Gehäusehaube zu erreichen, lassen Sie es lieber beim nächsten Wartungstermin vom Fachbetrieb fotografieren.
Auf dem Typenschild finden Sie typischerweise:
- den Hersteller und die genaue Modellbezeichnung, oft mit Leistung und Gasart
- eine Artikel- oder Bestellnummer des Geräts selbst
- die Serien- oder Fabrikationsnummer
- bei Gasgeräten die Gerätekategorie und die eingestellte Gasart
- bei Wärmepumpen das Kältemittel und die Füllmenge
Am einfachsten ist es, das Schild vollständig und gut lesbar zu fotografieren. So haben Sie alle Angaben beisammen und vermeiden Abschreibfehler bei langen Nummern.
Schritt 2: Serien- und Fabrikationsnummer richtig deuten
Die Serien- oder Fabrikationsnummer ist mehr als eine laufende Zahl. Viele Hersteller verschlüsseln darin das Produktionsjahr, die Produktionswoche oder die Baureihe. Genau das wird wichtig, wenn ein Bauteil während der Bauzeit geändert wurde. In Ersatzteillisten heißt es dann etwa „bis Fabrikationsnummer …“ oder „ab Baujahr …“. Halten Sie diese Nummer deshalb immer bereit, wenn Sie bei einem Händler oder beim Kundendienst des Herstellers nachfragen.

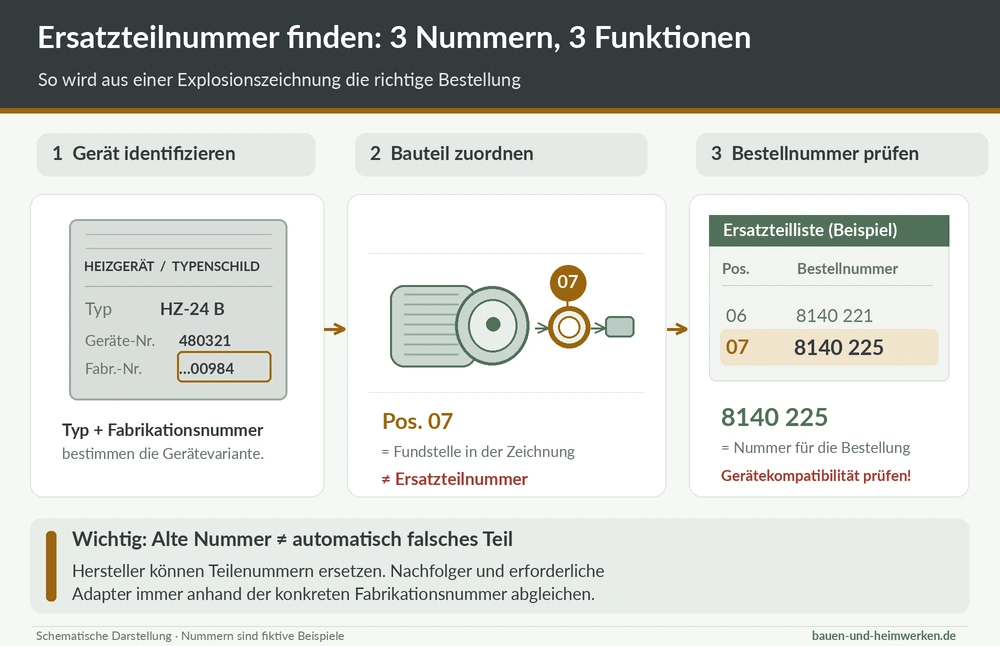

Schritt 3: Mit Explosionszeichnungen arbeiten
Für die meisten Geräte gibt es Ersatzteillisten mit Explosionszeichnungen. Darauf ist das Gerät in seine Baugruppen zerlegt dargestellt, und jedes Teil trägt eine Positionsnummer. In der zugehörigen Tabelle steht neben der Position die eigentliche Ersatzteilnummer. Wichtig: Die Positionsnummer auf der Zeichnung ist nicht die Bestellnummer. Verwechslungen an dieser Stelle gehören zu den häufigsten Gründen für Fehlbestellungen.
Von der Gerätenummer zur richtigen Ersatzteilnummer: Die Explosionszeichnung hilft, das gesuchte Bauteil zu identifizieren. Bestellt wird jedoch anhand der zugeordneten Ersatzteilnummer. Die dargestellten Nummern sind fiktive Beispiele.
Die Unterlagen finden sich oft im Service- oder Fachpartnerbereich der Herstellerseiten, teilweise auch im Anhang der Installationsanleitung. Wer das defekte Teil bereits ausgebaut in der Hand hat, findet die Nummer manchmal direkt darauf eingeprägt oder auf einem Etikett. Das gilt vor allem für Pumpen, Ventile, Sensoren und Platinen. Achten Sie dabei darauf, ob es sich um die Nummer des Geräteherstellers oder um die eines Zulieferers handelt; gesucht ist in der Regel die Nummer des Geräteherstellers.
Alte und neue Teilenummern
Ersatzteilnummern bleiben nicht ewig gleich. Wird ein Bauteil überarbeitet oder wechselt der Zulieferer, vergibt der Hersteller häufig eine neue Nummer. Die alte Nummer gilt dann als ersetzt, und das Nachfolgeteil ist ausdrücklich als Ersatz freigegeben. Manchmal gehört dazu ein Adapter, ein zusätzliches Kabel oder ein Umbausatz, der entweder beiliegt oder separat bestellt werden muss. Finden Sie Ihre alte Nummer nirgends mehr, ist das also kein Grund zur Sorge. Fragen Sie gezielt nach dem Nachfolgeteil und prüfen Sie, ob Ihre Fabrikationsnummer im angegebenen Gültigkeitsbereich liegt.
Umgekehrt gilt: Ein Teil mit ähnlicher Nummer ist nicht automatisch kompatibel. Eine abweichende Ziffer am Ende kann eine andere Steckerbelegung, einen anderen Widerstandswert oder eine andere Softwareversion bedeuten.
Originalteil oder Nachbau?
Neben Originalersatzteilen werden für gängige Komponenten auch Nachbauten angeboten. Bei einfachen Teilen wie einem Ablaufschlauch mag das im Einzelfall funktionieren. Bei sicherheitsrelevanten Bauteilen spricht jedoch viel für das Original. Gasgeräte sind als Ganzes geprüft und zugelassen; wer fremde Komponenten verbaut, riskiert, dass diese Prüfung für das Gerät nicht mehr gilt. Auch Garantieansprüche und der Versicherungsschutz können betroffen sein. Fachbetriebe verbauen in Gasgeräten deshalb in aller Regel ausschließlich Originalteile.
Hilfreich ist es, wenn ein Händler zu jedem Teil die Herstellernummer und die passenden Geräte angibt. Beim Onlinehändler Instalpunt beispielsweise lassen sich Ersatzteile über die Herstellernummer suchen, und zu jedem Originalteil sind die kompatiblen Geräte aufgeführt. So können Sie vor der Bestellung abgleichen, ob Ihr Modell in der Liste steht. Bleiben Zweifel, schicken Sie das Foto des Typenschilds mit und lassen Sie die Zuordnung bestätigen.
Was Sie selbst tauschen können
Ob ein Ersatzteil passt, ist das eine. Ob Sie es selbst einbauen sollten, ist eine andere Frage. Grundsätzlich gilt: Was sich ohne Öffnen des Gerätegehäuses, ohne Eingriff in die Gasführung und ohne Arbeiten am Kältekreis erreichen lässt, können geübte Heimwerker in vielen Fällen selbst erledigen. Dazu gehören zum Beispiel:
- Raumthermostate und Funkfernbedienungen, sofern sie mit Kleinspannung oder Batterie arbeiten
- Bedienteile und Regelmodule, die von außen aufgesteckt werden
- Luftfilter an Lüftungsgeräten, soweit die Anleitung den Wechsel durch den Betreiber vorsieht
- Thermostatköpfe an Heizkörpern
Wichtig:
Nicht jedes leicht erreichbare Bauteil darf oder sollte selbst ausgetauscht werden. Entscheidend ist, ob der Hersteller den Wechsel ausdrücklich für den Betreiber vorsieht und ob dafür keine Fachkenntnisse, Spezialwerkzeuge oder Eingriffe in sicherheitsrelevante Systeme erforderlich sind.
Auch ein Raumthermostat kann mit Netzspannung betrieben werden. Fest angeschlossene Regler, elektrische Steuerungen und Arbeiten im Inneren von Heizgeräten gehören in die Hände entsprechend qualifizierter Fachkräfte.
Auch hier gilt: Vorher die Anleitung lesen, bei elektrischen Anschlüssen den Strom abschalten und die Verkabelung fotografieren, bevor Sie etwas lösen.
Was in die Hände des Fachbetriebs gehört
Klar beim Fachbetrieb liegen dagegen alle Arbeiten, bei denen ein Fehler Menschen gefährden oder das Gerät dauerhaft beschädigen kann:
- Gasarmatur, Brenner, Zündelektroden und alle Teile in der geschlossenen Brennkammer
- die Abgasführung und Dichtungen im Abgasweg
- der gesamte Kältekreis einer Wärmepumpe, also Verdichter, Expansionsventil und Kältemittelleitungen
- Platinen und andere Bauteile, die an 230 Volt angeschlossen sind, wenn Sie keine Elektrofachkraft sind
- Sicherheitsventil und Ausdehnungsgefäß, weil hier der Anlagendruck eine Rolle spielt
Arbeiten an Gasinstallationen dürfen nur Fachbetriebe ausführen, die beim zuständigen Netzbetreiber eingetragen sind. Für Eingriffe in den Kältemittelkreislauf ist eine besondere Zertifizierung vorgeschrieben. Sinnvoll ist es manchmal, das benötigte Teil vorab zu identifizieren: Mit der richtigen Nummer kann der Fachbetrieb gezielt planen, und ein zweiter Anfahrtstermin wird oft überflüssig.
Kurz zusammengefasst
Fotografieren Sie das Typenschild vollständig, notieren Sie die Fabrikationsnummer und suchen Sie das Teil in der Explosionszeichnung über die Positionsnummer, aber bestellen Sie über die Ersatzteilnummer. Prüfen Sie, ob eine alte Nummer durch ein Nachfolgeteil ersetzt wurde, und greifen Sie bei sicherheitsrelevanten Bauteilen zum Original. Einfache Komponenten außerhalb des Gehäuses können Sie oft selbst tauschen; alles, was mit Gas, Abgas, Kältemittel oder Netzspannung zu tun hat, bleibt Sache des Fachbetriebs. So kommt das richtige Teil beim ersten Mal ins Haus.
Ergänzung oder Frage von dir?
Im Zusammenhang interessant
Interessante Fakten
- Bei Viessmann steckt der Gerätetyp bereits in den ersten sieben Ziffern. Viessmann verwendet bei vielen Heizgeräten eine 16-stellige Herstellnummer. Laut Hersteller reichen die ersten sieben Ziffern aus, um den Typ des Wärmeerzeugers zu bestimmen.
- Eine einzige Ziffer kann das Baujahr verraten. Bei Viessmann gibt die achte Stelle der 16-stelligen Herstellnummer einen Hinweis auf das Produktionsjahr. Die Zahl muss allerdings im Zusammenhang mit der jeweiligen Gerätegeneration interpretiert werden.
- Der Ersatzteilkatalog kann sogar auf technische Nachfolger aufmerksam machen. Bosch Home Comfort veröffentlicht spezielle Übersichten über ersetzte, neu eingeführte und auslaufende Ersatzteile. Ein Bauteil, das unter seiner ursprünglichen Nummer nicht mehr erhältlich ist, kann also unter einer offiziell zugeordneten Nachfolgenummer weitergeführt werden.
- Für Ersatzteile gibt es sogar eine Reparaturampel. Bosch Home Comfort bietet im Fachkundenbereich eine sogenannte Reparaturampel an. Sie gehört zu den Herstellerunterlagen, mit denen Fachbetriebe Reparaturen und die Ersatzteilversorgung beurteilen können.
- Eine Smartphone-App kann die Ersatzteilsuche übernehmen. Die Viessmann-App ViParts kann Barcodes einlesen, Bauteile in Explosionszeichnungen finden und ihre Kompatibilität prüfen. Die Funktionen richten sich vor allem an Fachpartner.
- Das Kältemittel R290 ist gewöhnliches Propan. Hinter der technischen Bezeichnung verbirgt sich ein natürlicher Kohlenwasserstoff, der auch als Brennstoff bekannt ist. Bei Wärmepumpen ist er wegen seiner thermodynamischen Eigenschaften interessant; aufgrund seiner Brennbarkeit gelten besondere Sicherheitsanforderungen.
- 7. Auch Kohlendioxid kann eine Wärmepumpe antreiben. CO₂ wird unter der Kältemittelbezeichnung R744 eingesetzt, besonders auch in größeren Wärmepumpenanlagen. Ebenso kommen dort Ammoniak und andere natürliche Kältemittel vor.
- Ein fehlendes Typenschild lässt sich manchmal über den alten Verpackungskarton ersetzen. Viessmann weist darauf hin, dass sich Seriennummern auch auf der Originalverpackung befinden können. Dort sind teilweise abziehbare Etiketten angebracht, die bei der Ersatzteilsuche weiterhelfen.
- Seit dem 31. Juli 2026 gelten neue Reparaturrechte. Das neue Recht auf Reparatur stärkt Verbraucher bei bestimmten Produktgruppen und verpflichtet Hersteller unter den jeweiligen Voraussetzungen zu Reparatur- und Ersatzteilangeboten. Es begründet allerdings keinen pauschalen Anspruch auf sämtliche Heizungs- und Wärmepumpenersatzteile.
